概述
TH系列斗式提升机是垂直输送粉状、小颗粒和小块状干态物料的连续输送机械设备。该系列设备结构简单、运行平稳可靠、安装维修方便、提升高度高、密封性能好,广泛应用于冶金、电力、化工、矿山、建材、粮食等行业,是理想的提升输送设备。
结构特点及工作原理
TH系列斗式提升机由机尾部件、中间槽体、机头部件、斗链组件、驱动装置组成。全封闭机壳,设备运行时无物料外泄;提升用锻造环形链输送,头部设备逆止器,逆止可靠。设备的进出料口、提升高度可根据工艺要求灵活设计布置。
物料经设备进料口均勻的导入安装固定在作连续封闭运行的提升链上的料斗,将物料从机尾进料口处提升至机头出料口处排出,实现单点进料、单点重力式或混合式卸料。
提升输送链采用重锤杠杆式自动张紧装置,保证提升链在运行中始终保持适度张紧状态,使设备处于运行状态。
主要技术参数
型号/项目
|
TH315
|
TH400
|
TH500
|
TH630
|
斗宽(mm)
|
315
|
400
|
500
|
600
|
斗距(mm)
|
512
|
512
|
688
|
688
|
斗容(L)
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
3. 75
|
6
|
5.9
|
9. 5
|
9. 3
|
15
|
14. 6
|
23. 6
|
输送能力(m³/h)
|
35
|
59
|
58
|
94
|
73
|
118
|
114
|
185
|
链速(m/min)
|
1.4
|
1. 5
|
环链规格(mm)
|
018X64
|
018X64
|
cD 22X86
|
022X86
|
头部链轮直径(mm)
|
630
|
710
|
800
|
900
|
提升高度(m)
|
6-40
|
6-40
|
7-40
|
7-40
|
电机功率(KW)
|
5. 5-18. 5
|
7. 5-22
|
11-30
|
18. 5-45
|
驱动装置安装型式
|
左、 右装
|
传动型式
|
带式传动
|
型号/项目
|
DT16
|
DT25
|
DT30
|
DT40
|
适用输送物料
|
堆积密度P≤1.5t/m³粉状、颗粒状、小块状无磨琢性、半磨琢性, 如水泥、煤、砂石、化肥、锅炉灰淹等。
|
适用湿度(%)
|
≤10
|
适用粒度(mm)
|
<40
|
<40
|
<50
|
<70
|
适用温度CC)
|
≤250
|

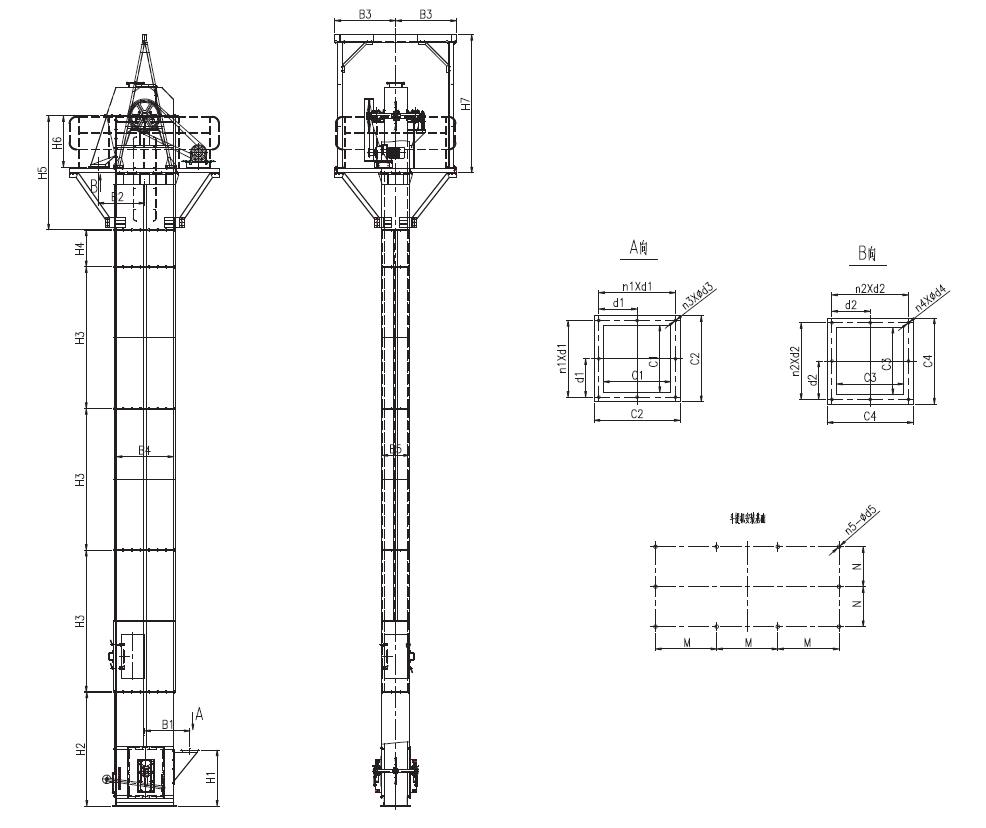

外形示意图
外形尺寸及连接尺寸
项目
|
型号
|
TH315
|
TH400
|
TH500
|
TH630
|
结
构
尺
寸
|
H1
|
1110
|
1400
|
1600
|
1800
|
H2
|
1800
|
1900
|
2000
|
2200
|
H3
|
3030
|
3030
|
3030
|
3030
|
H4
|
根据工艺要求设计
|
H5
|
1600
|
1750
|
1825
|
1950
|
项目
|
型号
|
DT16
|
DT25
|
DT30
|
DT40
|
结
构
尺
寸
|
H6
|
835
|
1250
|
1400
|
1600
|
H7
|
2860
|
2860
|
2860
|
2860
|
B1
|
1400
|
1565
|
1810
|
2030
|
B2
|
950
|
1350
|
1600
|
1800
|
B3
|
1300
|
1300
|
1400
|
1600
|
B4
|
1250
|
1400
|
1600
|
1800
|
B5
|
575
|
790
|
910
|
1065
|
进
料
口
|
C1
|
315
|
375
|
475
|
600
|
C2
|
415
|
475
|
575
|
700
|
dl
|
182.5
|
142
|
175
|
162. 5
|
nl
|
2
|
3
|
3
|
4
|
n3
|
8
|
12
|
12
|
16
|
d3
|
14
|
14
|
14
|
18
|
出
料
口
|
C3
|
450
|
550
|
650
|
800
|
C4
|
550
|
650
|
750
|
900
|
d2
|
125
|
150
|
175
|
170
|
n2
|
4
|
4
|
4
|
5
|
n4
|
16
|
16
|
16
|
20
|
d4
|
18
|
18
|
18
|
18
|
安装
尺寸
|
M
|
445
|
400
|
360
|
400
|
N
|
277.5
|
329
|
394
|
459
|
n5
|
10
|
8
|
10
|
10
|
d5
|
22
|
22
|
216
|
26
|
设备的运行与维护
TH系列斗式提升机使用锻造环形链均为双链外斗布置形式,结构合理可靠,特殊的密封处理方式,使整个设备可以长时间少维护或无维护运行,针对不同工况进行的相关设计更是大大提高了整机的寿命。 |
